概述:HJJO1系列自耦减压起动箱适用于交流50Hz,额定电压380V,额定功率14kW到80Okw的三相鼠笼型感应电动机,作不频繁降压起动之用,利用自耦变压降压的方法,降低起动电流。以减小当电动机起动时对输电网的影响。
产品结构

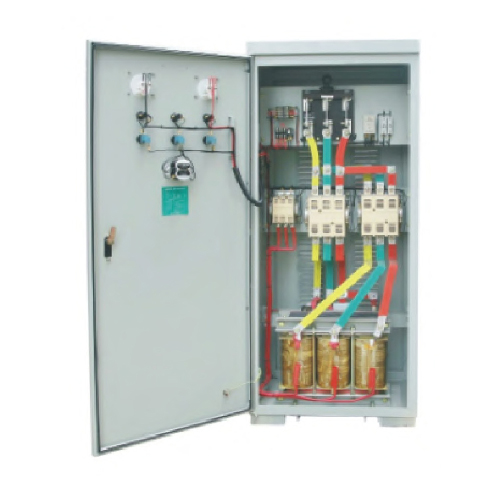

本产品为箱式防护结构,有自耦变压器、交流接触器、热继电器、时间继电器等元件组成,对于75kW及以下的产品,系采用自动控制方式,80kW以上的产品,采用手动和自动两种控制方式,可以自由调节控制起动时间,自耦变压器线圈备用额定电压65%及80%二个抽头,出厂时接在80%抽头上,电机接65%抽头时,起动转矩为0.385Me,接80%抽头时,起动转矩为0.64Me,Me为电机额定转距。
起动性能
电动机起动时,起动电流不超过额定电流的4倍,其最长起动时间为30秒(包括一次或连续起动时间的总和),若连续起动时间总和已达30秒,则起动后的冷却时间,应不小于2小时才能再起动,因为本产品仅作长时间间歇起动之用,不适宜在频繁操作条件下使用。起动箱具有过负荷及失压保护。
安装和使用环境
◇海拔高度不超过2000米;
◇周围介质温度不高于+40℃,不低于-5℃;
◇空气相对湿度在最高温度为40°℃,不超过50%;在最湿月(+25℃),不大于90%;◇污染等级为3级;
◇安装条件:
a.安装面与水平面的倾斜不超过5度;
b.安装类别为Ⅱ、III。
